依據《山東省春季高考統一考試招生專業類別考試標準》（山東省教育招生考試院2022年11月18日發布）和《2023年山東省春季高考統一考試招生專業類別考試“知識”部分考試說明》（山東省教育招生考試院2023年1月6日發布），山東省2023年春季高考技能測試機電技術類專業考試范圍為“技能模塊3：液氣壓系統的安裝與調試”與“技能模塊6：PLC 控制線路的安裝與調試”兩個模塊融合考核。

　　本次測試實行無紙化考試，分為理論和實操兩個部分，其中理論部分為機考，與實操部分在同一個考核平臺上一次性完成，考試總時間60分鐘。請考生在考前認真學習主考院校網站上公布的測試系統使用說明、實操部分測試平臺操作方法說明和介紹視頻。

　　一、理論部分

　　理論部分包含10個單項選擇題，其中液、氣壓系統的安裝與調試部分9個小題，PLC部分1個小題。每小題配分5分。

　　考核內容：

　　1.液、氣壓系統的安裝與調試部分

　?。?）液、氣壓元件圖形符號的識別和規格參數識讀。

　?。?）液、氣壓元件類別、功能及選用。

　?。?）液壓系統工作介質的種類及選用。

　?。?）液、氣壓方向控制基本回路的組成、工作原理及應用。

　?。?）液、氣壓壓力控制基本回路的組成、工作原理及應用。

　?。?）液、氣壓速度控制基本回路的組成、工作原理及應用。

　?。?）液、氣壓順序動作控制基本回路的組成、工作原理及應用。

　?。?）由電氣元件構建的氣壓系統控制電路圖的識讀與分析。

　　（9）簡單液、氣壓傳動系統圖的識讀與分析。

　　（10）簡單液、氣壓傳動系統的故障診斷及維護保養。

　　2.PLC部分

　?。?）FX2N系列PLC的定義、特點及分類，能夠根據輸入輸出信號數量和負載性質正確選擇PLC的型號。

　　（2）FX2N系列PLC結構和工作原理。

　?。?）FX2N系列PLC的編程方法，與繼電器控制系統設計方法區別與轉換。

　?。?）FX2N系列PLC的輸入、輸出接線。

　　（5）FX2N系列PLC常用的27條基本指令，基本數據類型概念。

　　（6）FX2N系列PLC功能指令含義及分類。

　?。?）FX2N系列PLC的I/O分配表和硬件接線圖識別。

　?。?）在包含定時器、計數器等常用元件的FX2N系列PLC梯形圖中，程序和時序圖分析方法。

　?。?）FX2N系列PLC的順序功能圖識別方法，并根據順序功能圖正確判斷出元器件動作情況。

　?。?0）氣動機械手的PLC控制電路、主電路原理圖識別。

　?。?1）氣動門繼電器控制電路分析。

　　二、實操部分

　　實操部分所使用的操作平臺說明請參見網上公布的“山東省2023年春季高考機電技術類專業技能測試實操部分考核平臺介紹”和“山東省2023年春季高考機電技術類專業技能測試實操部分考核平臺介紹視頻”。

　　山東省2023年春季高考技能測試機電技術類專業考試僅使用考核平臺中電源控制屏和PLC單元模塊，以及PLC單元模塊附帶的6個擴展板（自動送料裝車、交通燈、水塔水位自動控制、八段數碼顯示、天塔之光和裝配流水線），如圖1所示，真題涉及到的模擬負載可能用到6個擴展板的任何1個，樣題僅以交通燈擴展板為例。

　　擴展模塊

　　圖1 模擬負載擴展板

　　1.任務要求

　　某路口交通信號燈模擬示意圖如圖2所示，由南北方向的紅燈、綠燈、黃燈和東西方向的紅燈、綠燈、黃燈組成。請利用PLC、按鈕和交通燈擴展板實現交通燈的控制要求，根據控制原理圖（如圖3所示）完成接線并調試運行。

　　控制要求：

　　（1）初始化測試

　　合上開關QF2后，按下測試按鈕SB2，南北紅燈、綠燈、黃燈和東西紅燈、綠燈、黃燈全部點亮，松開測試按鈕SB2，南北紅燈、綠燈、黃燈和東西紅燈、綠燈、黃燈全部熄滅。

　?。?）系統運行

　　第一次按下按鈕SB1，南北紅燈點亮并保持15秒，在南北紅燈點亮的同時東西綠燈點亮，并保持10秒，10秒到時東西綠燈閃亮3次（每次周期1秒，亮、滅各500ms）后熄滅，之后東西黃燈點亮并保持2秒，2秒到時，東西黃燈熄滅，東西紅燈點亮，同時，南北紅燈熄滅，南北綠燈點亮。東西紅燈點亮并保持10秒，在東西紅燈點亮的同時南北綠燈點亮，并保持5秒，5秒到時南北綠燈閃亮3次（每次周期1秒，亮、滅各500ms）后熄滅，之后南北黃燈點亮并保持2秒，2秒到時，南北黃燈熄滅，南北紅燈點亮，同時，東西紅燈熄滅，東西綠燈點亮。連續循環以上步驟。

　　（3）系統停止

　　第二次按下按鈕SB1，南北方向紅燈、綠燈、黃燈和東西方向紅燈、綠燈、黃燈全部熄滅。

　　注：按鈕使用自復位按鈕。

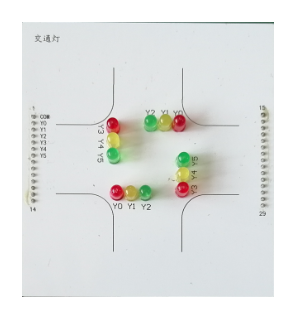

　　圖2 交通燈擴展板

　　2.任務描述

　　任務1：請根據給出的PLC控制系統電路圖（圖3）在實訓考核裝置上進行接線。

　　（1）接線及巡線

　?、侔凑請D3完成接線；

　?、诮泳€完成后，請點擊“評分”按鈕，軟件將自動檢測接線是否正確，并對接線部分進行評分；

　?、廴糗浖z測到接線有錯誤，請自行檢查并改正，然后重新點擊“評分”按鈕進行檢測，直到接線完全正確。

　?。?）該項配分80分，從第一次點擊“評分”按鈕開始，按照接錯線的數量累計扣分。

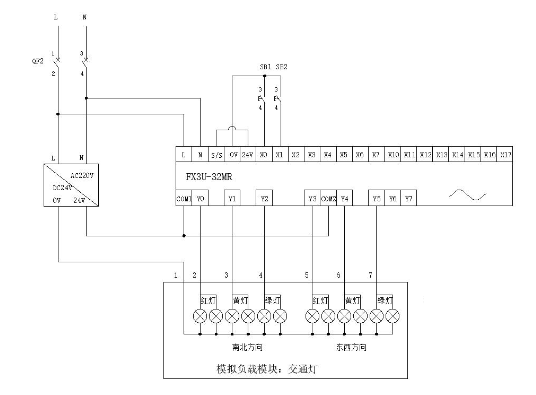

　　圖3 PLC控制系統電路圖

　　任務2：請按控制要求及I/O分配表（表1）編寫PLC程序并下載調試。

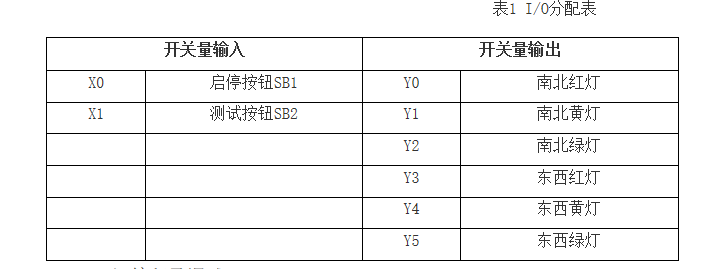

　　表1 I/O分配表

　?。?）編程及調試

　?、傧葘⒖荚囅到y(tǒng)最小化（注意：不要關閉）；

　?、诖蜷_三菱PLC編程軟件“GX works2 ”，按控制要求編寫PLC程序（并將編寫的PLC程序存放在電腦桌面 “考生文件” 的文件夾中，程序的文件名以考生的身份證號命名），下載到PLC中并調試。PLC程序調試完成后，停止在線監視功能，最小化“GX works2 ”軟件；

　　③然后返回考試系統，點擊“開始評分”按鈕，嚴格按提示逐步進行操作，軟件將根據運行結果進行PLC程序評分。

　?。?）該項配分40分，若出現操作失誤，可先點擊“停止評分”按鈕，停止本次評分過程，然后點擊“開始評分”按鈕重新進行評分，調試過程不扣分，最終得分由系統按照考試結束前考生最后一次運行調試所實現的功能進行評分。

　　考試結束時，請考生注意以下事項：

　?、贁嚅_實訓考核裝置的所有斷路器；

　?、诮雍玫木€路不要拆除；

　?、郯压ぞ摺x表及剩余的插接線按原位置放好；

　?、懿灰P閉電腦，不要關閉考試系統和PLC編程軟件；

　　⑤ 按照《山東省2023年春季高考機電技術類專業技能測試系統使用說明》上的“上傳程序附件”步驟，上傳PLC程序代碼，提交本次實操所編寫的PLC程序；

　?、薏灰彪x場，在自己的工位前等候監考員的指令。

　　任務3：職業素養與安全意識：該項配分60分。
