山東省2024年春季高考技能測試機電技術類專業考試范圍

2024-03-04 13:59:10 | 德州職業技術學院 |

山東省2024年春季高考技能測試機電技術類專業考試范圍

　　依據《山東省春季高考統一考試招生專業類別考試標準(2024年版)》(山東省教育招生考試院2023年12月1日發布)、《2024年山東省春季高考統一考試招生專業類別考試“知識”部分考試說明》(山東省教育招生考試院2024年1月12日發布)和《山東省2024年春季高考統一考試招生技能測試工作實施辦法》(山東省教育招生考試院2024年1月31日發布),山東省2024年春季高考技能測試機電技術類專業考試范圍為“技能模塊1:機械測繪模塊”與“技能模塊6:PLC控制線路的安裝與調試”兩個模塊融合考核。
　　本次測試實行無紙化考試，分為理論和實操兩個部分，其中理論部分為機考，與實操部分在同一個考核平臺上一次性完成，考試總時間60分鐘。請考生在考前
　　認真學習主考院校網站上公布的測試系統使用說明、實操部分測試平臺操作方法說明和介紹視頻。
　　一、理論部分
　　理論部分包含機械測繪模塊10個單項選擇題。
　　考核內容：
　　1.機械制圖的國家標準和技術規范要求；判斷平面圖形的尺寸類型及尺寸基準；平面圖形的尺寸標注；平面圖形的尺寸計算；繪圖比例、實物尺寸、圖形尺寸間的換算關系。
　　2.正等軸測圖的軸間角、軸向伸縮系數；根據平面立體、圓柱視圖上的點，識別其正等軸測圖上對應點。
　　3.對組合體進行線、面分析；根據組合體立體圖識別組合體的三視圖；根據形體的三視圖識別立體圖；根據組合體的兩面視圖識別第三面視圖；分析組合體尺寸類型和尺寸基準
　　4.螺紋的基本要素、標記和分類；判定螺紋的類型；螺紋主要幾何參數計算；螺紋視圖的繪制標準；檢驗螺紋的合格性。
　　5.標準直齒圓柱外齒輪的參數；測量標準直齒圓柱外齒輪的參數；標準直齒圓柱外齒輪尺寸計算；標準直齒圓柱外齒輪視圖的繪制標準。
　　6.剖視圖的種類；根據形體的兩面視圖識別剖視圖；根據零件模型剖視情況識別剖視圖。
　　7.常用測量工具的用途、測量精度；根據測量要求選用合理的測量工具；使用游標卡尺和螺旋測微器(千分尺)測量軸套類零件，并正確讀數。
　　8.繪圖軟件(AutoCAD、CAXA電子圖版)中常用繪圖、修改命令的用法；識別表面結構代號；識別幾何特征符號，并判斷其幾何公差類型；軸套類零件幾何公差的標注；軸套類零件尺寸公差的標注。
　　9.說明：試題中所有視圖均選用第一角畫法繪制。

　　二、實操部分
　　實操部分所使用的操作平臺說明請參見網上公布的“山東省2024年春季高考技能測試機電技術類專業實操部分考核平臺介紹”和“山東省2024年春季高考技能測試機電技術類專業實操部分考核平臺介紹視頻”。
　　1.任務描述
　　某汽車零件生產線，配備了左、中、右三臺風機用于設備降溫，請按要求完成接線，依據控制要求完成編程并調試。
　　2.安裝接線
　　考生根據控制系統主電路圖(如圖1所示)、控制電路圖(如圖2所示)和I/0分配表(如表1所示)完成接線。
圖1 降溫風機電氣控制系統主電路圖
圖2 降溫風機PLC控制系統電路圖

　　提示：
　　(1）設備的按鈕為自復位按鈕。
　　(2）圖1中虛線框內線路不接。

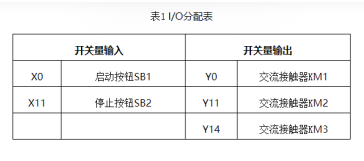

　　(3）按照表1進行PLCI/0分配。
　　3.控制要求
　　接線任務通過后，利用CX Works2軟件進行編程，將程序下載至PLC并進行功能調試，實現控制要求。
　　(1)初始狀態
　　合上開關qF1、2后，系統進入初始狀志，控制左風機的按觸器弧M1、控制中間風機的按觸器KM2、控制右風機的接觸器KM3均處于斷電狀志。
　　(2)運行狀態
　　按下啟動按鈕SB1?？刂谱箫L(fēng)機的接觸器BM1和控制中間風機的接觸器RM2同時得電。得電4秒時間到，控制右風機的按觸器M3得電。注；此時，KM1、KM2.
　　EM3均處于得電狀態
　　(3)停止?fàn)顟B(tài)
　　運行過程中，按下停止按鈕SB2,控制左風機的接觸器KM1斷電，斷電3秒時間到，控制中間風機和右風機的接觸器KM2、KM3同時斷電。

　　三、注意事項
　　考試結束時，請考生注意以下事項：
　　1.斷開實訓考核裝置的所有斷路器。
　　2.接好的線路不要拆除。
　　3.把工具、儀表及剩余的插接線按原位置放好。
　　4.不要關閉電腦，不要關閉考試系統和PLC編程軟件。
　　5.按照《山東省2024年春季高考技能測試機電技術類專業考試系統使用指南》的“上傳程序附件”步驟，上傳PLC程序代碼，提交本次實操所編寫的PLC程序。
　　6.請考生不要著急離場，在自己的工位前等候監考員的指令。
